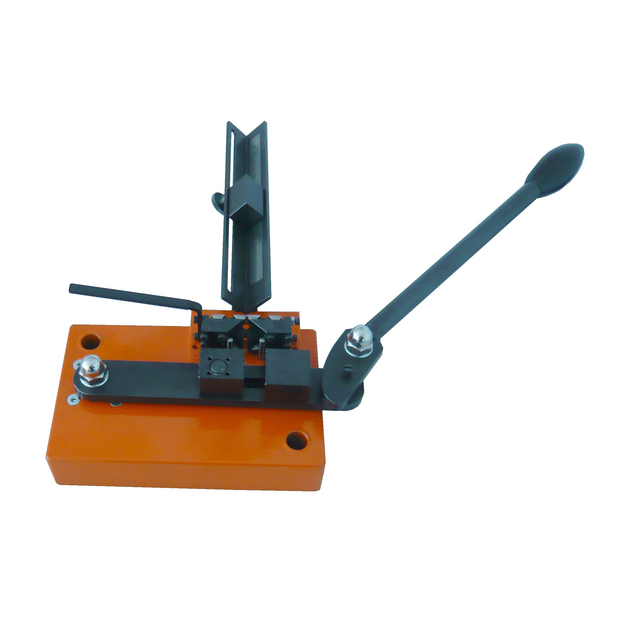

Simplex S

Handhebelgerät für die Tischmontage

Funktionsweise

Kabel in das Messerpaar einlegen, mit Hebel und Anpressstange festklemmen und durch die Messer ziehen. Die Längen der abzumantelnden Kabel bzw. Litzen werden mit dem Längenanschlag festgelegt.


Bedienungsanleitung

Vierfach-Messer und Messerbacken werden auf die Vierkanthalterungen gesteckt. Das Kabel wird von schräg oben nach vorn bis zum Anschlag eingeführt. Mit dem Hebelzug bewirken Sie folgende Vorgänge: Zunächst legt sich der Anpressklotz an das Kabel, darauf schließt sich das Messerpaar, schneidet dem Kabelmantel ein und zieht die Adern aus dem Abfallstück heraus.

Technische Daten:
Kabeldurchmesser15 mm maximal
Abmantellänge150 mm pro Hub (größere Längen durch Nachfassen möglich)
Standardmesser2/3/4/5 mm; 2,5/3,5/4,5/5,5 mm; 6/7/8/9 mm; 6,5/7,5/8,5/9,5mm; 10/11 mm; 12/13 mm
Flachmesser "S" ohne Aussparung für besonders dünne Litzen.
Sondermesserfür Zwischengrößen oder andere Geometrien werden die Messer nach Muster gefertigt
Gewicht2,3 kg
Messer-Format24 x 24 x 4 mm
