US 2300

Programmable stripping machine

Beschreibung

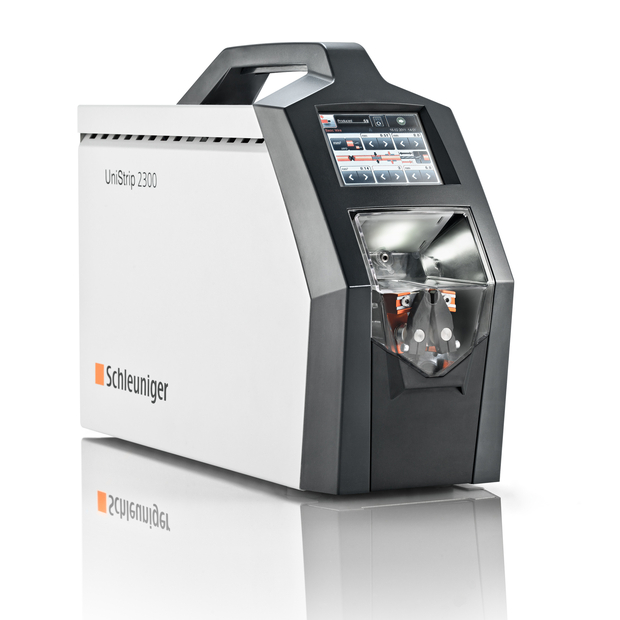

Die Schleuniger UniStrip 2300 isoliert Kabel und Drähte im Bereich von 0.03 – 6 mm² (AWG 32 - AWG 10) ab. Kabelprogramme können dank der implementierten Kabeldatenbank und der intuitiven menügeführten Dateneingabe in kürzester Zeit erstellt werden. Der Bediener führt das Kabel bis zum Anschlagsensor. Danach wird das Kabel automatisch geklemmt und der Abisoliervorgang ausgeführt. Sobald das abisolierte Kabel von den Klemmbacken freigegeben wird, kann es der Maschine entnommen werden.

Merkmale

  • Kein Messerwechsel für sämtliche verarbeitbaren Kabel
  • Kurze Distanz (12 mm) von der Abdeckhaube bis zum Messer
  • Intuitive Programmierung via Touch Panel
  • Sehr sensitiver Auslösemechanismus
  • Visuell kontrollierbarer Abisoliervorgang
  • Grosse Einsatzflexibilität

Programmierbare Verarbeitungparameter

  • Einschneidedurchmesser, Einschneidegeschwindigkeiten
  • Messerrückstellung vor dem Abziehen (Vorgabewert bei „Basic Wire“, programmierbar bei „Extended Wire“)
  • Abisolierlänge, Abzugslänge, Abzugsgeschwindigkeit
  • Nachschneiden
  • Klemmkraft

Downloads

Datenblatt

Technische Daten

Leiterquerschnitt0.03 – 6 qmm (AWG 32 – AWG 10)
Max. Kabelaussendurchmesser5.5 mm
Schrittauflösung Durchmesser0.01 mm
Min. Abisolierlänge1.5 mm
Max. Abisolierlänge46 mm (Abisolierlänge plus Abzugslänge kann maximal 53.4 mm betragen)
Max. Abzugsänge26 mm (Abisolierlänge plus Abzugslänge kann maximal 53.4 mm betragen)
Schrittauflösung Länge0.1 mm
Zykluszeit0.35 s (0.75 qmm Kabel, Abisolierlänge 10 mm, Abzugslänge 5 mm)
StartvorgangAutomatischer Kabelsensor oder optionales Fusspedal
Einsetzbare AbisoliermesserV-Messer
Verarbeitbare IsolationsmaterialienPVC, PUR, Gummi, Teflon®,Tefzel®, Kapton, usw.
KabelklemmungProgrammierbare Klemmkraft
Programmspeicher1000 Kabel (Speicherfunktion nur mit Extended Wire)
SchnittstellenFusspedal, USB „Host“
OptionenFusspedal, spezial Klemmbacken
Lärmpegel< 70 db (A)
Elektrischer Anschluss100/115 VAC, 230/240 VAC
65 W / 50/60 Hz
Abmessungen (L x B x H)390 x 130 x 280 mm
Gewicht9 kg
CE-KonformitätDie UniStrip 2300 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien
(mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).
Wichtiger HinweisWir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen.
