Beschreibung

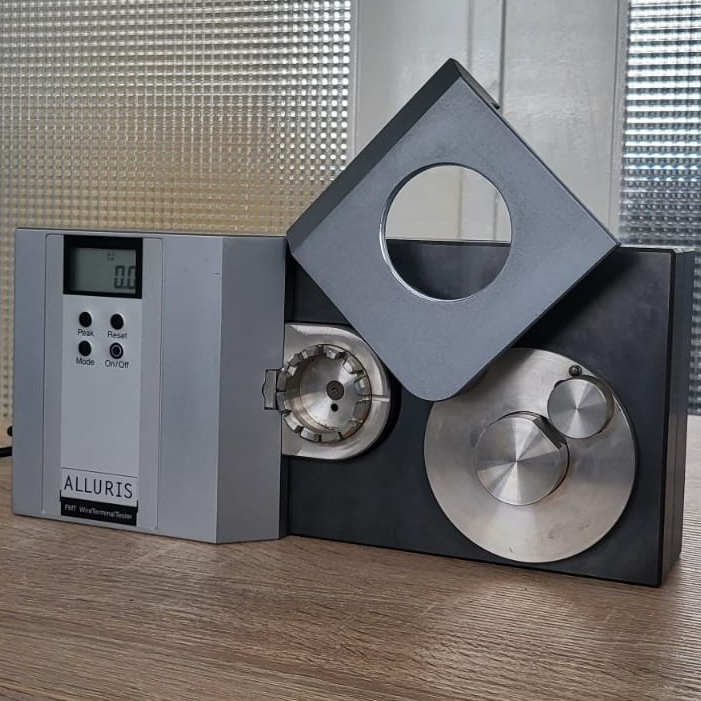

Das Kraftmessgerät dient zur Ermittlung der Zugfestigkeit von lötfreien (gecrimpten) Kabelverbindungen mit Aderendhülsen, Steckerstiften, Lötstiften oder ähnlichen Bauelementen. Die Geräte können wahlweise für einen Messbereich von 0...500N (Auflösung 0,1N) oder 0...1000N (Auflösung 1N) ausgelegt werden, dass fast alle gängigen Kabelstärken bis zu einem Durchmesser von 6,0mm getestet werden können. Für die Prüflingsaufnahme steht ein Aufnahmeadapter mit 12 unterschiedlichen Schlitzbreiten von 0,5mm bis 6,0mm zur Verfügung, mit dem alle gängigen Kabelstärken abgedeckt werden. Aufgrund der sehr einfachen und intuitiven Bedienung können reproduzierbare Testergebnisse sicher ermittelt werden. Der Anwender hängt die zu testende Verbindung in den Aufnahmeadapter und legt das freie Kabelende in die kombinierte Klemm-Zugvorrichtung. Nachdem die Schutzhaube geschlossen wurde, startet der Motor und das Kabel wird zunächst fixiert und dann gleichmäßig abgezogen.

Features

• Test der Festigkeit von Kabelverbindungen nach DIN, EN, BS, IEC, UL, SAE und MIL Normen
• Einstellbare, konstante Zuggeschwindigkeit in Abhängigkeit der Norm
• Einfache und sichere Bedienung mit automatischer Spitzenwertermittlung, hoher Genauigkeit und sehr guter Reproduzierbarkeit der Ergebnisse
• Robuste Konstruktion für die Qualitätskontrolle im Labor und in der Produktion
• Nachfolgemodell : FMT-W40 (auf Anfrage)

Datenblatt
